Extrem Vielseitiges Komplettpaket - Deine leistungsstarke All-in-One Solarlösung mit hochwertigen Premium-Komponenten für maximale Energieunabhängigkeit
Die Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang , lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.
Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Je nach Auswahl wird das System mit oder ohne Stromzähler geliefert.

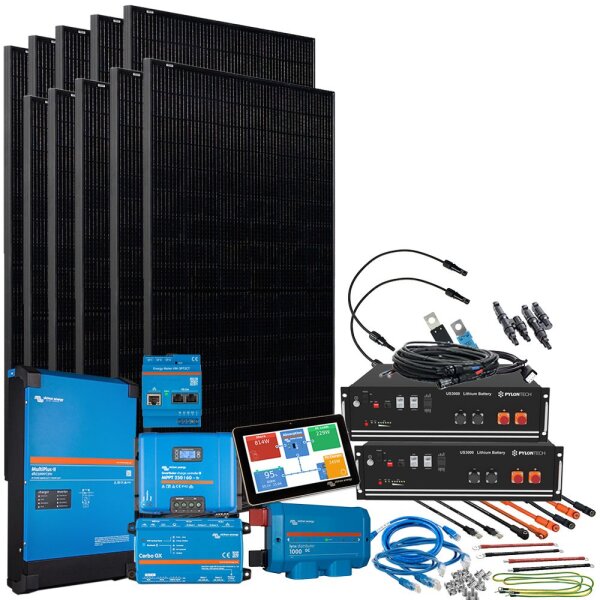

Teileliste – das ist drin
- 30x Solarkabel H1Z2Z2-K 1X6 WH/BK Einzelader EN50618 IEC60228
- 3x Weidmüller PV-Stick - Set
- 1x Victron 3m VE.Direct cable Verbindungskabel
- 1x 3m Victron RJ45 UTP Kabel
- 1x Offgridtec® 1m Batteriekabel 50mm² beidseitig M8 Ösen
- 1x Victron SmartSolar MPPT 250/70-Tr
- 1x Offgridtec® 1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss
- 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
- 2x Pylontech US3000C 3,5kWh LiFePO4 Batterie
- 1x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
- 1x Offgridtec 2-fach Abzweigbuchsen Y-Verbinder inkl. Kabelverlängerung (Paar)
- 1x Vorkonfiguration MultiPlus/Smartsolar/Cerbo Gerät für HomePremium System
- 1x Offgridtec 5er-Set MEGA-Sicherung 80A 70V für 48V Systeme
- 1x Offgridtec 5er-Set MEGA-Sicherung 200A 70V für 48V Systeme
- 1x Victron Lynx Distributor (M10)
- 10x Luxen Solar 450W Bifazial Solarmodul TopCon Luxneri Series N5 Full Black
- 1x Victron VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m
- 1x Victron MultiPlus-II 48/5000/70-50 230V 5000W Wechselrichter 70A Ladegerät All-in-One
- 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung VRM
Bei Auswahl Stromzähler:
- 1x Victron VM-3P75CT Energy Meter
- 1x Victron 5m RJ45 UTP Kabel
Erweiterte Nutzung deines HomePremium-Systems
Die Lieferung des HomePremium - Systems erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energiespeichersystems (ESS), der Energiezähler mit Anschlusskabel erforderlich ist.
Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du den 3-phasigen Zähler auch für 1-phasige Systeme betreiben. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.
Luxen Solar 450W Full Black Solarmodul
Das bifaziale 450W Full Black Solarmodul der Serie Luxneri N5 von Luxen Solar (MPN LNDX-450ND) setzt neue Maßstäbe in der Solartechnologie. Es vereint innovative Technologien wie die LECO N-TOPCon Zelltechnologie und ein 96-Zellen-Halb-Layout, um die Effizienz zu maximieren. Zudem kommt die SMBB Half-Cut Zelltechnologie zum Einsatz, die zur Optimierung der Leistungsfähigkeit beiträgt.
Technische Daten
- maximale Leistung: 450W
- Modulspannung (Vmp): 30,08V
- max. Strom (Imp): 14,96A
- Leerlaufspannung (Voc): 35,21V
- Kurzschlussstrom (Isc): 16,02A
- Modulwirkungsgrad: 22,52%
- max. Betriebsspannung: 1500V DC
- Betriebstemperaturbereich: -40°C bis +85°C
- Abmessungen: 1762 x 1134 x 30mm
- Zellen: 96 (6x16)
- Schutzart IP68
- Anschluss: MC4
- Gewicht: 24kg
LiFePo4 Speichertechnologie von Pylontech
Die US3000C Speicherbatterie von Pylontech ist eine Lithium-Eisenphosphat-Batterie der neuesten Generation, die maximale Sicherheit und Lebensdauer bietet. Jedes Modul verfügt über ein Batteriemanagementsystem (BMS) für umfassenden Schutz vor Tiefentladung, Überladung, sowie Beschädigungen durch hohe Ströme oder extreme Temperaturen. Kurzschlüsse und Verpolung sind ebenfalls ausgeschlossen.
Eigenschaften der Pylontech US3000C Speichermodule
- Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
- Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
- Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
- Hohe Speicherdichte
- Geringes Eigengewicht und kompakte Bauweise
- Absolut Wartungsfrei und einfach zu installieren
Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000
Der Multiplus-II 48/5000/70-50 von Victron Energy kombiniert klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion. Dies erweitert die Funktionen PowerControl und PowerAssist auf 100A und ermöglicht den Einsatz in ESS-Anwendungen.
- PowerControl und PowerAssist – Steigerung von Netz-oder Generator-Leistung
- Eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
- Kann als Backupgerät in netzgekoppelten Anlagen eingesetzt werden
- VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb
- Fernüberwachung und Systemintegration
- Parallel-und Drei-Phasen-Betrieb
- Zugelassen nach VDE-AR-N 4105
Technische Daten
- 5000 W Leistung bei nicht linearer Belastung - 4000 W Dauerbelastung - 9000 W Spitzenleistung
- Für 48 V Batteriespannung, 50 A Transfer-Schalter und 70A Batterieladegerät
- Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
- Max. Wirkungsgrad: 95%
- Schutzklasse IP22
Maximale Flexibilität dank zweier Wechselstromausgänge
Der MultiPlus-II bietet unterbrechungsfreien Betrieb, indem er bei Netzausfällen oder Unterbrechungen des Land-/Generatorstroms automatisch die Versorgung der Verbraucher übernimmt. Die Umschaltung erfolgt in weniger als 20 Millisekunden, um einen kontinuierlichen Betrieb von elektronischen Geräten zu gewährleisten. Ein zweiter Ausgang liefert Strom nur bei vorhandenem Wechselstrom am Eingang des MultiPlus-II. Dies ermöglicht den Anschluss von Verbrauchern wie einem Wassererhitzer, die nicht von der Batterie entladen werden sollen.
Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Wir haben die notwendigsten Einstellungen bereits für dich vorgenommen - das System ist somit ohne weitere Konfiguration sofort einsatzfähig. Wenn du die Auswahl mit Stromzähler bestellst, richten wir das System direkt als ESS ein.Wenn du die Auswahl mit Stromzähler bestellst, richten wir das System direkt als ESS ein.
Victron Energy Cerbo GX MK2 und GX Touch 50 – die Kommunikationszentrale deines Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause ermöglicht dir die spielend einfache Kontrolle und Konfiguration deines Systems. Abgerundet durch das GX Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalte stets die Übersicht über deine Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Victron Energy hat eine neue Systemüberwachung entwickelt, die dir eine einfache Kontrolle und Konfiguration ermöglicht. Das GX Touch 50, ein wasserdichter 5-Zoll-Touchscreen, bietet eine klare Übersicht über deine Anlagenparameter. Mit dem Cerbo-Modul kannst du dein System präzise überwachen und die Leistung maximieren. Es ist sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern kompatibel. Montagematerial und Verbindungskabel sind im Lieferumfang enthalten. Durch die Bluetooth-Funktion des GX Touch 50 ist der Zugriff auf dein System noch schneller und einfacher. Eine optionale Wandhalterung ist verfügbar.
Victron Remote Portal
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten deines Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So hast du auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
