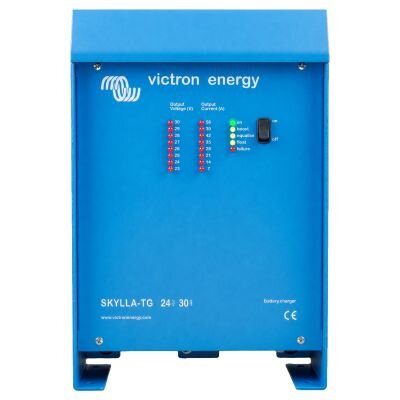

Das Victron Energy Skylla-TG 24/30(1+1) 120-240V Batterieladegerät (MPN: SDTG2400301) ist ein mikroprozessorgesteuertes Ladegerät für 24-V-Batteriesysteme mit 30 A Ladestrom am Hauptausgang. Ein zusätzlicher, auf 4 A begrenzter Ausgang dient zum Laden einer separaten Starterbatterie. Die dreistufige IUoUo-Ladekennlinie, Temperaturkompensation und Voltage-Sense-Funktion ermöglichen eine kontrollierte Batterieladung und berücksichtigen sowohl die Batterietemperatur als auch Spannungsverluste in der Verkabelung. Zusätzlich kann das Skylla-TG als stabilisierte 24-V-Stromversorgung eingesetzt werden.
30-A-Batterieladegerät für 24-V-Systeme mit Starterbatterie-Ausgang
30 A Ladestrom für die Hauptbatterie
Separater 4-A-Ausgang für eine Starterbatterie
Für 24-V-Batteriesysteme
Dreistufige IUoUo-Ladekennlinie
Absorptions-Ladespannung von 28,5 V
Erhaltungsladespannung von 26,5 V
Temperaturkompensation über Temperatursensor
Voltage Sense zur Kompensation von Leitungsverlusten
Eingangsspannungsbereich von 95 bis 264 V AC
Auch als stabilisierte Stromversorgung einsetzbar
Potentialfreie Kontakte für Fernalarm
Schutz gegen Kurzschluss, Batterie-Umpolung, Überspannung und Übertemperatur
Aluminiumgehäuse mit Schutzklasse IP21
Hauptausgang und separater Starterbatterie-Ausgang
Das Skylla-TG 24/30(1+1) verfügt über zwei getrennte Ladeausgänge für unterschiedliche Aufgaben. Der Hauptausgang stellt einen Ladestrom von bis zu 30 A für die angeschlossene 24-V-Batteriebank bereit. Zusätzlich steht ein auf 4 A begrenzter Ausgang zur Verfügung, der für das Laden beziehungsweise die Ladeerhaltung einer separaten Starterbatterie vorgesehen ist.
Damit lassen sich beispielsweise eine größere Versorgungsbatterie und eine Starterbatterie über ein gemeinsames Ladegerät versorgen. Für die Hauptbatterie nennt Victron eine empfohlene Batteriekapazität von 150 bis 500 Ah.
Dreistufige IUoUo-Ladekennlinie
Der mikroprozessorgesteuerte Ladevorgang arbeitet mit einer dreistufigen IUoUo-Kennlinie. Dabei durchläuft die Batterie die Ladephasen Bulk, Absorption und Float. Zunächst wird mit hohem Ladestrom geladen, bevor die Spannung in der Absorptionsphase geregelt und anschließend auf die Erhaltungsladespannung abgesenkt wird.
Für das 24/30-Modell beträgt die Absorptions-Ladespannung 28,5 V DC und die Erhaltungsladespannung 26,5 V DC.
Temperaturkompensation und Voltage Sense
Zum Skylla-TG gehört ein Temperatursensor zur Erfassung der Batterietemperatur. Auf Basis dieses Messwerts kann das Ladegerät die Ladespannung entsprechend anpassen. Steigt die Batterietemperatur, wird die Ladespannung reduziert.
Zusätzlich unterstützt das Ladegerät Voltage Sense. Dabei wird die Spannung direkt an der Batterie beziehungsweise am Gleichstromverteiler erfasst, sodass Spannungsverluste über die Anschlussleitungen bei der Laderegelung berücksichtigt werden können.
Auch als stabilisierte Stromversorgung nutzbar
Neben dem klassischen Batterieladebetrieb kann das Skylla-TG als stabilisierte Gleichstromversorgung eingesetzt werden. Dadurch eignet sich das Gerät auch für entsprechend ausgelegte 24-V-Anwendungen, bei denen eine stabile Ausgangsspannung benötigt wird.
Fernalarm und integrierte Schutzfunktionen
Für die Signalisierung von Betriebs- und Alarmzuständen stehen potentialfreie Kontakte zur Verfügung. Diese sind mit 60 V / 1 A spezifiziert und als ein Schließer sowie ein Öffner ausgeführt.
Das Ladegerät verfügt außerdem über Schutz gegen Kurzschluss, Batterie-Umpolung, zu hohe Batteriespannung und Übertemperatur. Die Wärmeabfuhr erfolgt über eine aktive Kühlung.
Technische Daten
Elektrische Daten
Hersteller: Victron Energy
Modell: Skylla-TG 24/30
Ausführung: 1+1
Batteriesystem: 24 V
Eingangsspannung nominal: 120 / 230 V AC
Eingangsspannungsbereich: 95–264 V AC
DC-Eingangsspannungsbereich: 120–400 V DC
Frequenz: 45–65 Hz
Leistungsfaktor: 1
Absorptions-Ladespannung: 28,5 V DC
Erhaltungsladespannung: 26,5 V DC
Ladestrom Hauptbatterie: 30 A
Ladestrom Starterbatterie: 4 A
Empfohlene Batteriekapazität: 150–500 Ah
Ladefunktionen
Ladecharakteristik: IUoUo
Temperatursensor: Ja
Temperaturkompensation: Ja
Voltage Sense: Ja
Als Stromversorgung einsetzbar: Ja
Schutz und Anschlüsse
Fernalarm: Potentialfreie Kontakte, 60 V / 1 A
Kontaktart: 1 × NO / 1 × NC
Schutzfunktionen: Kurzschluss, Batterie-Umpolung, zu hohe Batteriespannung, Übertemperatur
Batterieanschlüsse: M8-Bolzen
AC-Anschluss: Schraubklemme
Mechanische Daten und Umgebung
Kühlung: Aktiv
Umgebungstemperatur: -40 bis +50 °C
Relative Luftfeuchtigkeit: max. 95 %
Gehäusematerial: Aluminium
Gehäusefarbe: Blau, RAL 5012
Schutzklasse: IP21
Abmessungen (H × B × T): 365 × 250 × 147 mm
Gewicht: 5,5 kg
Lieferumfang
1 × Victron Energy Skylla-TG 24/30(1+1) 120-240V Batterieladegerät
1 × Temperatursensor
