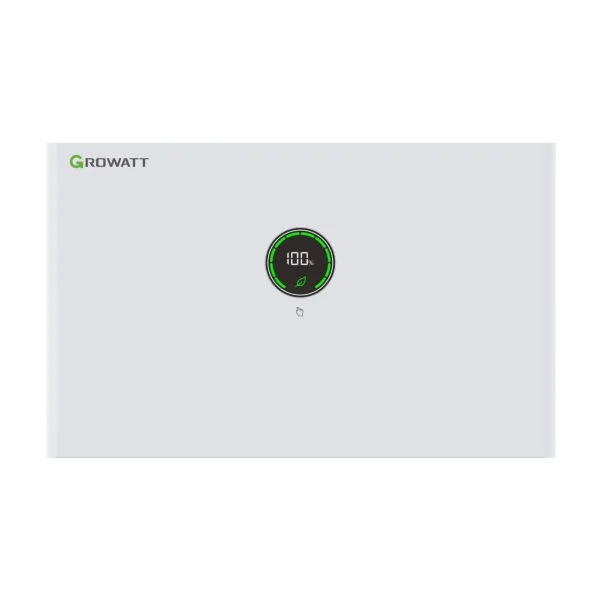

Growatt APX HV 2.0 APX 5.0M-B3 5kWh LiFePO4 Hochvolt-Mastermodul mit Basis
Das Growatt APX 5.0M-B3 (MPN:APX 5.0M-B3) ist das zentrale 5-kWh-Mastermodul der neuen APX HV Batterie 2.0 und wird in diesem Artikel inklusive Basis angeboten. Die neue 2.0-Generation setzt unter anderem auf ein einheitliches Mastermodul für ein- und dreiphasige Systeme, Energieoptimierung auf Modulebene, den Mischbetrieb neuer und älterer Batteriemodule sowie eine Stapelbauweise ohne externe Verkabelung zwischen den Modulen. Das APX 5.0M-B3 vereint 5 kWh Speicherkapazität mit den zentralen Steuerungs-, Kommunikations- und Überwachungsfunktionen des Systems und kann mit zusätzlichen APX 5.0P-B3 Batteriemodulen auf bis zu 30 kWh erweitert werden.
5 kWh Mastermodul mit Basis für die Growatt APX HV Batterie 2.0
5 kWh Speicherkapazität
Zentrales Mastermodul inklusive Basis
Für die Growatt APX HV Batterie 2.0
Erweiterbar mit APX 5.0P-B3 Batteriemodulen
Systemkapazitäten von 5 bis 30 kWh
Für kompatible Growatt MOD HU und MIN-XH2 Wechselrichter
Einheitliches Mastermodul für ein- und dreiphasige Systeme
Kommunikation über CAN/RS485
Überwachung von SOC, Systemspannung, Strom und Zellparametern
Energieoptimierung auf Modulebene
Mischbetrieb neuer und älterer Batteriemodule möglich
Stapelbauweise ohne externe Verkabelung zwischen den Modulen
Integrierte Heizfolie
Schutzart IP66
Betriebstemperatur: -20 bis +55 °C
Mastermodul mit 5 kWh Speicherkapazität
Das APX 5.0M-B3 bildet die zentrale Einheit der APX HV Batterie 2.0 und stellt gleichzeitig 5 kWh Energie bereit. Neben der Speicherkapazität übernimmt es die zentralen Management- und Überwachungsfunktionen des Batteriesystems. Dazu gehören unter anderem die Erfassung von Ladezustand (SOC), Systemspannung, Strom, Zellspannung, Zelltemperatur und Leiterplattentemperatur. Die für den Aufbau benötigte Basis ist beim Mastermodul bereits enthalten.
Modular von 5 bis 30 kWh erweiterbar
Bereits ein einzelnes APX 5.0M-B3 bildet ein 5-kWh-System. Für größere Speicherkapazitäten wird das Mastermodul mit separaten APX 5.0P-B3 Batteriemodulen kombiniert. Je nach Systemkonfiguration sind damit Kapazitäten von 5 bis 30 kWh möglich. Das APX 5.0P-B3 dient dabei als zusätzliches Batteriemodul und erweitert die vorhandene Speicherkapazität jeweils um 5 kWh.
Zentrale Steuerung und Energieoptimierung
Das Mastermodul kommuniziert über CAN/RS485 und übernimmt die zentrale Überwachung des Batteriesystems. Die APX HV Batterie 2.0 unterstützt zudem die Energieoptimierung auf Modulebene sowie den Mischbetrieb neuer und älterer Batteriemodule. Dadurch lässt sich ein bestehendes System innerhalb der freigegebenen Konfiguration flexibel erweitern.
Für kompatible Growatt Wechselrichter
Die APX HV Batterie 2.0 ist für den Einsatz mit kompatiblen Growatt MOD HU und Growatt MIN-XH2 Wechselrichtern vorgesehen. Das APX 5.0M-B3 kann dabei innerhalb entsprechend freigegebener ein- und dreiphasiger Systemkonfigurationen eingesetzt werden.
Technische Daten
Mastermodul
Modell: APX 5.0M-B3
Produkttyp: Hochvolt-Mastermodul mit Speicherkapazität
Produktserie: APX HV Batterie 2.0
Energie: 5 kWh
Batterietechnologie: Lithium-Eisenphosphat (LFP)
Kommunikationsschnittstelle: CAN/RS485
Basis: enthalten
Leistung
Maximaler Ausgangsstrom einphasig: 28,6 A
Spitzenausgangsstrom einphasig: 40 A für 10 s
Maximale Ausgangsleistung einphasig: 10 kW
Maximaler Strom dreiphasig: 22,73 A
Maximaler Spitzenstrom dreiphasig: 31,82 A für 10 s
Maximale Ausgangsleistung dreiphasig: 15 kW
System und Erweiterbarkeit
Systemkapazität: 5–30 kWh
Erweiterungsmodul: APX 5.0P-B3
Energie je zusätzlichem Batteriemodul: 5 kWh
Energieoptimierung: auf Modulebene
Mischbetrieb neuer und älterer Batteriemodule: möglich
Systemausführung: ein- und dreiphasig
Allgemein
Schutzart: IP66
Betriebstemperatur: -20 bis +55 °C
Heizfolie: Ja
Kühlung: natürliche Kühlung
Relative Luftfeuchtigkeit: 5–95 %
Maximale Aufstellhöhe: ≤ 4.000 m
Abmessungen (B/H/T): 590 × 365 × 255 mm
Gewicht: 51 kg
Lieferumfang
1 × Growatt APX 5.0M-B3 5-kWh-Mastermodul
1 × Basis
