In diesem Bundle (MPN 016105) werden Ihnen zusätzlich zum
Pylontech US5000 LiFePO4 Akku dazu passende Brackets, die für eine bessere Luftzirkulation und vertikalen Stapeln der Batterien nützlich sind, zur Verfügung gestellt. Außerdem erhalten Sie für die Verbindung aller Komponenten ein Wechselrichter-Anschlussset. Unterhalb der Beschreibung finden Sie eine Liste mit kompatiblem Wechselrichtern, welche vom Hersteller in Verbindung mit dem Batteriespeicher getestet wurden.
Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)

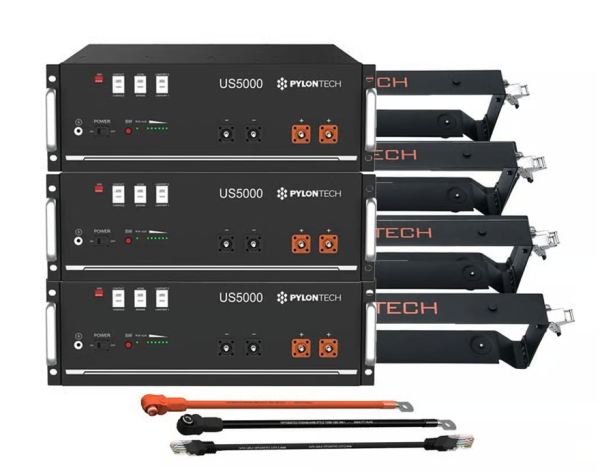

Das Pylontech US5000 enthält:
- 3x Pylontech US5000 LiFePO4
- 3x Pylontech Halterung / Brackets für US5000
- 1x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter
Pylontech US5000 LiFePO4
Bei der Pylontech US5000 handelt es sich um einen Lithiumspeicher der neuesten Generation. Der Speicher wurde speziell entwickelt, um den hohen Ansprüchen gerecht zu werden die heutzutage an einem Solarspeicher gestellt werden. Sogar bei regelmäßig tiefer Entladung garantiert der Pylontech US5000, dank neuester Technologie, höchste Sicherheit und eine lange Lebensdauer. Zusätzlich bietet die neueste Batterie des marktführenden Herstellers, mit nun 4,8kWh pro Modul, wieder einmal viel Sicherheit. Das in jedem Modul eingebaute Batterie-Management-Systems (BMS) regelt dies durch Überwachung bzw. Ausgleichung und bietet Schutz vor:
- Tiefenentladung und Überladung
- Überspannung bei der Ladung
- zu hohen Strömen bei Ladung und Entladung
- Über- und Untertemperatur
- Kurzschluss- und Verpolung
- Ständige Überwachung der einzelnen Zellspannungen (Zell-Balance)
Eigenschaften
- Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
- Lebensdauer über 10 Jahre
- Absolut eigensichere Lithiumtechnologie
- Mit vielen verfügbaren Wechselrichtern kompatibel
- Automatische Adresseinstellung bei Anschluss in Multi-Gruppen
- Hohe Lade- und Entladeleistung möglich
- Integriertes BMS
- Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
- Einfache Installation dank modularem Design
- Absolut wartungsfrei und langlebig
- Eingebaute Soft-Start-Funktion, die in der Lage ist, den Stromstoß zu reduzieren, wenn der Wechselrichter von der Batterie aus gestartet wird
- Dualer aktiver Schutz auf BMS-Ebene
- Unterstützt WakeUp durch 5-12V-Signal vom RJ45-Port aus
- Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
- 7 Jahre Herstellergarantie - Infos zu den Garantiebedingungen findest du hier
Modularer Aufbau
Das System ist modular aufgebaut und lässt sich durch Zusammenschalten von mehreren Modulen, passgenau auf die gewünschte Speicherkapazität auslegen. Jedes Speichermodul besteht dabei aus einem höchst leistungsfähigen Lithium-Eisenphosphat (LiFePo4) Akkumulator und einem integriertem BMS.
Hohe Zyklen-Lebensdauer
Die extrem hohe Zyklen-Lebensdauer der verbauten LiFePo4 Zellen machen Pylontech US5000 Module zur optimalen Speicherlösung für Photovoltaikanlagen. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Pylontech Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.
Technische Daten
- Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
- Nennspannung: 48 V
- Nennkapazität: 4800 Wh
- Nutzbare Kapazität (95% DoD): 4560 Wh
- Entladespannungsbereich: 43,5 – 53,5 V
- Ladespannungsbereich: 52,5 – 53,5 V
- Max. Spitzen-(Ent)Ladestrom: 121-200 A (15 sec)
- Max. (Ent)Ladestrom: 101-120 A (15 min)
- Empfohlener Lade/Entladestrom: 80 A
- Max. dauerhafter Lade/Entladestrom: 100 A
- Kommunikation: RS485/CAN
- Gewicht: 39,7 kg
- Abmessungen: 442 x 420 x 161 mm
- Schutzart: IP20
- Temperaturbereich Ladung: 0°C - +55°C
- Temperaturbereich Entladung: -10°C - +55°C
- Temperaturbereich Lagerung: -20°C - +45°C
- Lebensdauer: über 15 Jahre
- Zyklenlebensdauer: über 6000 bei 95% DoD
- BMS / Überwachung: integriert in jedem Modul
- Zertifizierung: TÜV, CE, UN38.8
Pylontech Brackets
Die Pylontech Brackets dienen zum vertikalen Stapeln der Pylon-Batteriemodule US5000. Mit diesen stapelbaren Halterungen können Sie die Pylontech Batterien US5000 stapeln und somit eine bestmögliche Luftzirkulation für die Batterien gewährleisten. Die Batterien sollten nicht direkt übereinander ohne Abstand gestapelt werden. Über eine Klemmvorrichtung an den Seiten des Brackets können übereinander gestapelte Brackets miteinander verbunden und gesichert werden. Es können maximal 4 Batteiren auf diese Art übereinander gestapelt werden. Pro Pylontech Batterie wird ein Set, bestehend aus zwei Haltern, benötigt.
Eigenschaften
- Bestmögliche Luftzirkulation
- Verbinden und Sichern gestapelter Brackets über Klemmvorrichtung
- Bis zu vier Batterien stapelbar
- Set aus zwei Halterungen für eine Batterie
Anschlussset
Das Pylontech Batterieanschlusskabelset (MPN BW0US3000BAL0002) beinhaltet 2 x 2 Meter Kabel (Plus/Minus) mit je einem Querschnitt von 25mm² und ein CAN-Datenkabel mit RJ45 Steckern beidseitig.Das Set wird benötigt um die Batterien von Pylontech mit einem Wechselrichter zu verbinden.
Inhalt
- 2m Kabel Plus mit M8 Ringkabelschuh- und Amphenolanschluss (Pylontech)
- 2m Kabel Minus mit M8 Ringkabelschuh- und Amphenolanschluss (Pylontech)
CAN-Datenkabel mit RJ45 Steckern beidseitig
