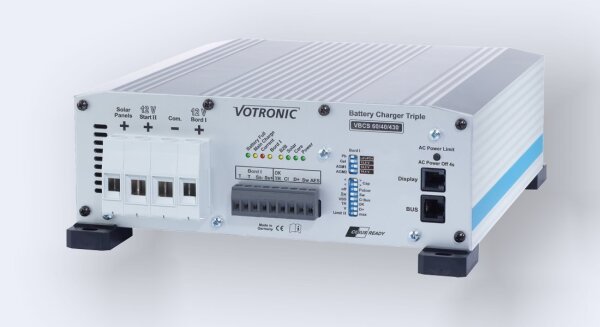

Mit dem Battery Charger VBCS Triple-CI wurde eine völlig neue Gerätekombination geschaffen, die aus einem Pb-Netzladegerät, VCC-Ladewandler und MPP-Solarregler besteht und die Energieversorgung im Reisemobil sicherstellt. Die Batterien werden immer automatisch geladen, egal ob während der Fahrt oder auf dem Stellplatz. Vor allem die üppig dimensionierte Ladeleistung des integrierten Ladewandlers sorgt mit 30A dafür, dass schon bei kurzen Fahrten die Bordbatterie mit vollem Ladestrom geladen wird und am Zielort vollständig aufgeladen ist.
Pb-Netzladegerät mit 40A
Netz-Betrieb, Standbetrieb an der Außensteckdose vom Stromnetz: Die volle Ladeleistung im Universalbereich von 110V AC – 230V AC ohne Umschaltung ist auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar. Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12V-Verbraucher aus dem Netz. Nebenladezweig 12V/ 4-5A zur Stütz- und Ladeerhaltung der Fahrzeug-(Blei-) Starterbatterie bei langen Standzeiten. Dank der Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause)
VCC-Ladewandler mit 60A
Ladwandler-, „B2B"-Betrieb-, Mobilbetrieb aus Lichtmaschine und Starterbatterie (Battery to Battery): Der leistungsfähige Ladewandler (Booster) ermöglicht die vollständige Ladung der Bordbatterie während der Fahrt. Er erhöht/vermindert die Spannung auf das nötige Niveau, um die Bordbatterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können. Er gleicht Leitungsverluste und erhebliche Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6-Fahrzeugen ständig vorkommen, vollständig aus. Die mit versorgten 12V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
MPP-Solarregler für max. 430Wp
Solar-Betrieb, „MPP" (Maximum-Power-Point): Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solarmodule. Der Ladestromzugewinn von 10% - 30% sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Nebenladezweig der Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten. Schaltausgang „AES", bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES" (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12V-Betrieb.
Pulser-Betrieb, Training für die Bordbatterie in den Ladepausen, wenn keine Ladequelle vorhanden ist:
- Durch Batterie-Training wird die unbenutzte (Blei-) Batterie beim Überwintern, bei Saisonbetrieb oder längeren Standpausen vor schneller Alterung und Ausfall durch Sulfatierung geschützt.
Eigenschaften
- Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
- Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit den Batterien verbunden sein und hält diese auf Vollladung. Ist keine Ladequelle vorhanden (Netzausfall, Motor-Stopp, Nacht) werden die Batterien nicht entladen.
- Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
- Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie.
- Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. beim Batteriewechsel).
- Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (Wind-, Motor- und Brennstoff-Generatoren) an einer Batterie.
- Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
- Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden. LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen < 0°C. Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
- Blei-Batterie-Regenerierung bei Standzeiten automatisch zweimal wöchentlich gegen schädliche Säureschichtungen.
- Ladehilfe für tiefentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
- Steckfertiger Anschluss für optionalen LCD-Charge Control S
Technische Merkmale
- Automatische Batterie-Regenerierung
- Nebenladezweig
- Anschluss Fern-Bedienung/-Anzeige
- Power-Limit-Funktion – Netz-/Ladeleistung-Reduzierung
- Temperatur-Kompensation
- Spannungsfühler (bei sehr langen Ladeleitungen)
- Netzteil-Funktion (Batteriewechsel)
- Batterie-Kapazität (-Größe) einstellbar
- Silent Run-Funktion (Nachtabsenkung)
- Temperatur-Sensor im Lieferumfang
Ladeprogramme
"GEL": Ladeprogramm für Gel-Batterien Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern" zu vermeiden.
"AGM": Ladeprogramm für AGM-/Vlies-Batterien Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen-Technologie).
Ladeprogramm „DIN 0510" für Blei-Säure-/Nass-Batterien Allgemeine DIN-Kennlinie zur Ladung und Ladeerhaltung von offenen und geschlossenen Bleiakkus mit abnehmbaren Zellenstopfen und der Möglichkeit der Säurestandskontrolle und -korrektur (Wartung). Ebenfalls anzuwenden für geschlossene Batterien, da wartungsarm, wartungsfrei, antimonarm, silberlegiert, calcium etc. mit niedrigem bzw. sehr niedrigem Wasserverbrauch. Bietet mit hohem U1-Niveau kurze Ladezeiten, hohen Ladefaktor und hohe Säuredurchmischung, auch im ruhenden (stationären) Einsatz (Säureschichtung) bei „nassen" Antriebs-, Beleuchtungs-, Solar-, Heavy Duty- und Standard-Batterien.
"UNIVERSAL": Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.
"LiFePO4": Ladeprogramm für Lithium-Batterien Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung. Eine spezielle Ruhe-Erhaltung hält die LiFePO4 Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf einem für die Lebensdauer vorteilhaften Ladestand von 50-80% und puffert dabei auch 12V-Verbraucher sowie die Fahrzeug-Starterbatterie. Darüber hinaus aktiviert eine regelmäßige Auto Wake-up-Funktion das Batterien-Zellen-Balancing.
technische Eckdaten VBCS 60/40/430 Triple-CI
Mpp-Dual-Laderegler
Solarmodulleistung: 60-430Wp
Modulstrom max: 26,0A
Modulspannung (Voc) max.: 36V
Ladestrom Board- / Starter-Batterie max.: 31,5/5 A
Netzladegerät
Betriebsspannung: 110-230V AC 45,65Hz(weltweit)
Max Leistungsaufnahme: 700W
Ladestrom Board- / Starter-Batterie max: 40/5 A
12V/12V Batterie zu Batterie VCC Ladewandler
Ladeleistung Bordbatterie max.: 60A
Automatische Aktivierung D+ / Zündung
Starterbatterie/LiMa Spannungsbereich (Euro6) / max. Strom: 11-16V/82A
Lieferumfang:
1x Votronic VBCS 30/20/250 Triple-CI Battery Charger 3246
1x Temperatur-Sensor
Auch erhältlich in Boots-Ausführung mit vor Feuchtigkeit geschützter Elektronik!
Lieferzeit: 1-3 Werktage
Technische Daten
| Netzbetrieb
|
|
| Nenn-Betriebsspannung (AC) in [V] |
110 bis 230 / 45 - 65 Hz weltweit |
| Betriebsspannungsbereich (AC) in [V] |
90 - 270 (volle Ladeleistung) |
| Max. Leistungs-Aufnahme (AC) in [W] |
700 |
| Lade-Leistung Bord-/Starter-Batterie max. [A] |
40,0 / 5,0 |
| Schaltausgang für Motor-Startsperre |
ja |
| Power-Limit-Funktion |
ja |
| 12 V / 12 V B2B-Ladewandler-Betrieb
|
|
| Lade-Leistung Bord-Batterie max. [A] |
60 |
| Automatische Aktivierung D+ / Zündung |
ja |
| Starter-Batterie/LiMa Spannungsbereich (Euro 6) in [V] / max. Strom [A] |
10,5 - 16,0 / 82 |
| Limit II max. Strom Begrenzung (einstellbar) in [A] |
65 |
| MPP-Solar-Laderegler-Betrieb
|
|
| Solar-Modul-Leistung (Pmax) in [Wp] |
60 - 430 |
| Solar-Modul-Strom max. [A] |
26,0 |
| Solar-Modul-Spannung (Voc) max. [V] |
36 |
| Ladestrom Bord- / Starterbatterie max. [A] |
31,5 / 5,0 |
| Schalt-Ausgang AES Kühlschrank |
ja |
| Starter-Batterie
|
|
| Nennspannung [V] / Kapazität min. [Ah] empfohlen |
12 / > 100 |
| Bord-Batterie, IU1oU2oU3
|
|
| Nennspannung Blei / LiFePO4 [V] |
12 / 12,0 - 13,3 |
| Batterie-Kapazität, einstellbar [Ah] |
90 - 560 |
| Geräte-Einbaulage |
beliebig |
| Temperaturbereich [°C] |
-20 bis +45 |
| Schutzgrad/-klasse |
IP 21 |
| Maße (BxHxT) in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse |
217 x 85 x 250 |
| Gewicht [g] |
2.900 |
| Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend |
| Lieferumfang: Netzkabel, 1 Temperatursensor, Bedienungsanleitung |
