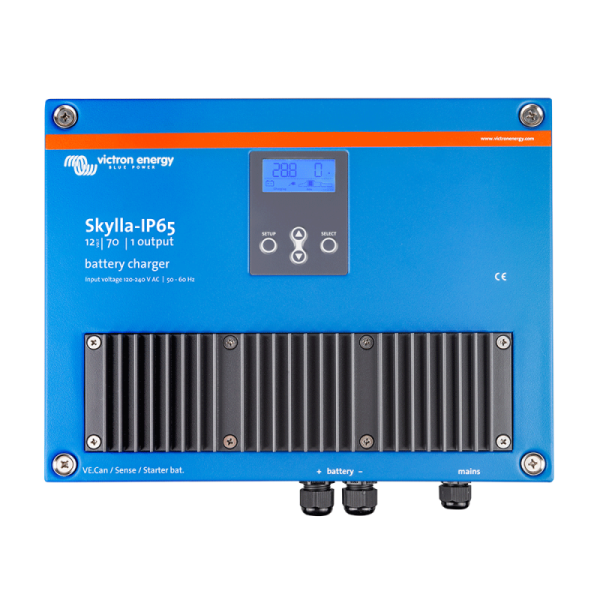

Das Victron Energy Skylla-IP65 12/70(1+1) 120-240V ist ein leistungsstarkes 12-V-Batterieladegerät mit bis zu 70 A Ladestrom am Hauptausgang. Ein zusätzlicher 3-A-Ausgang dient zur Ladeerhaltung einer separaten Starterbatterie. Mit adaptivem siebenstufigem Ladealgorithmus, Lithium-Ionen-Lademodus, Temperatur- und Spannungskompensation sowie VE.Can-Schnittstelle ist das Ladegerät für anspruchsvolle Batterie- und Energiesysteme ausgelegt. Das robuste Stahlgehäuse mit Schutzart IP65 ermöglicht den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.
70-A-Batterieladegerät mit zusätzlichem Starterbatterie-Ausgang
70 A Ladestrom für 12-V-Batteriebänke
Zusätzlicher 3-A-Ausgang zur Ladeerhaltung einer Starterbatterie
Empfohlene Batteriekapazität von 350 bis 700 Ah
Siebenstufiger adaptiver Ladealgorithmus
Separater dreistufiger Ladealgorithmus für Lithium-Ionen-Batterien
Universeller AC-Eingangsbereich von 90 bis 265 V
Temperatur- und Spannungskompensation für die Batterieladung
VE.Can mit zwei RJ45-Anschlüssen
Synchronisierter Parallelbetrieb mehrerer Ladegeräte möglich
Auch als stabilisierte Stromversorgung einsetzbar
Schutz gegen Batterie-Verpolung, Ausgangskurzschluss und Übertemperatur
Robustes Stahlgehäuse mit Schutzart IP65
Hauptausgang und separater Anschluss für die Starterbatterie
Die 1+1-Ausführung des Skylla-IP65 verfügt über zwei Ausgänge für unterschiedliche Aufgaben. Der Hauptausgang stellt einen Ladestrom von bis zu 70 A für die angeschlossene 12-V-Batteriebank bereit. Zusätzlich steht ein auf 3 A begrenzter Ausgang zur Verfügung, der zur Ladeerhaltung einer separaten Starterbatterie vorgesehen ist.
Damit lassen sich beispielsweise eine größere Versorgungsbatteriebank und eine Starterbatterie über dasselbe Ladegerät berücksichtigen. Für den Hauptausgang nennt Victron eine empfohlene Batteriekapazität von 350 bis 700 Ah.
Adaptiver siebenstufiger Ladealgorithmus
Für die Batterieladung arbeitet das Skylla-IP65 mit einem siebenstufigen adaptiven Ladealgorithmus. Dabei wird der Ladeverlauf an den Zustand beziehungsweise die vorausgegangene Entladung der Batterie angepasst. Nach einer geringen Entladung fällt die Konstantspannungsphase entsprechend kürzer aus, während sie nach einer stärkeren Entladung verlängert wird.
Der integrierte BatterySafe-Modus begrenzt den Spannungsanstieg, sobald die Gasungsspannung erreicht wird. Dadurch wird die Batterie gegen übermäßige Gasentwicklung gegen Ende der Konstantstromphase geschützt.
Lagerungsmodus für längere Ruhezeiten
Wird die Batterie über einen längeren Zeitraum nicht entladen, reduziert das Ladegerät die Spannung im Lagerungsmodus. Bei der 12-V-Ausführung beträgt die Lagerungs-Ladespannung 13,2 V. Dadurch werden Gasentwicklung und Korrosion an den positiven Platten während längerer Standzeiten reduziert.
In regelmäßigen Abständen wird die Spannung wieder angehoben, um einer Elektrolytschichtung und Sulfatierung entgegenzuwirken.
Temperatur- und Spannungskompensation
Zum Skylla-IP65 gehört ein Batterie-Temperaturfühler. Über die erfasste Batterietemperatur kann das Ladegerät die Ladespannung entsprechend anpassen. Steigt die Temperatur, wird die Ladespannung reduziert.
Zusätzlich unterstützt das Ladegerät eine Batteriespannungsmessung zur Kompensation von Spannungsverlusten über die Verkabelung. Dadurch kann die tatsächlich an der Batterie anliegende Spannung bei der Laderegelung berücksichtigt werden.
Lademodus für Lithium-Ionen-Batterien
Neben dem adaptiven Ladealgorithmus steht ein dreistufiger Ladealgorithmus für Lithium-Ionen-Batterien zur Verfügung. Die Steuerung kann über den Fernsteuerungsanschluss oder über die CAN-Bus-Verbindung erfolgen. Dadurch lässt sich das Ladegerät in entsprechend ausgelegte Batteriesysteme mit BMS integrieren.
Für die konkrete Kombination mit einer Lithium-Batterie sind die Vorgaben des Batterie- und BMS-Herstellers zu berücksichtigen.
VE.Can und synchronisierter Parallelbetrieb
Für die Systemkommunikation verfügt das Skylla-IP65 über zwei RJ45-Anschlüsse für VE.Can. Als Protokoll nennt Victron NMEA2000. Über VE.Can können mehrere kompatible Skylla-IP65-Ladegeräte miteinander verbunden und synchronisiert parallel betrieben werden.
Damit lässt sich die Ladeleistung in entsprechend ausgelegten Systemen durch mehrere Geräte erweitern. Zusätzlich kann das Ladegerät in weitere Victron-Systemkomponenten und Überwachungslösungen eingebunden werden.
IP65-Gehäuse für anspruchsvolle Einsatzbedingungen
Das Ladegerät besitzt ein epoxidpulverbeschichtetes Stahlgehäuse mit Schutzart IP65. Die Leiterplatten sind zusätzlich gegen Korrosion geschützt. Damit ist die Skylla-IP65-Serie für Anwendungen ausgelegt, bei denen Feuchtigkeit, Staub oder salzhaltige Luft auftreten können.
Die Kühlung erfolgt über einen internen Luftumlauf mit Fremdkühlung. Bis zu einer Umgebungstemperatur von +40 °C steht der volle Ausgangsstrom zur Verfügung. Bei höheren Temperaturen kann das Ladegerät seine Ausgangsleistung reduzieren, um die Leistungselektronik innerhalb der vorgesehenen Temperaturgrenzen zu halten.
Auch als stabilisierte Stromversorgung nutzbar
Neben dem Batterieladebetrieb kann das Skylla-IP65 als Stromversorgung mit stabilisierter Ausgangsspannung eingesetzt werden. Bei der 12-V-Ausführung lässt sich die Ausgangsspannung innerhalb eines Bereichs von 10 bis 16 V nutzen. Dadurch eignet sich das Gerät auch für entsprechend ausgelegte DC-Anwendungen, bei denen eine stabilisierte Spannungsversorgung benötigt wird.
Technische Daten
Elektrische Daten
Hersteller: Victron Energy
Modell: Skylla-IP65 12/70(1+1) 120-240V
MPN: SKY012070000
Nenn-Batteriespannung: 12 V
Eingangsspannung: 120 / 230 V AC
Eingangsspannungsbereich: 90–265 V AC
Frequenz: 45–65 Hz
Max. Eingangsstrom bei 100 V AC: 12 A
Leistungsfaktor: 0,98
Konstant-Ladespannung: 14,4 V
Erhaltungs-Ladespannung: 13,8 V
Lagerungs-Ladespannung: 13,2 V
Ausgangsspannungsbereich: 10–16 V
Ladestrom Hauptausgang: 70 A
Ladestrom Starterbatterie: 3 A
Empfohlene Batteriekapazität: 350–700 Ah
Ladefunktionen und Kommunikation
Ladealgorithmus: Siebenstufig, adaptiv
Lithium-Ionen-Ladealgorithmus: Dreistufig
Temperaturfühler: Ja
Verwendung als Stromversorgung: Ja
Ferngesteuerte Ein-/Aus-Schaltung: Ja
CAN-Bus-Schnittstelle: VE.Can
VE.Can-Anschlüsse: 2 × RJ45
Protokoll: NMEA2000
VE.Can galvanisch isoliert: Nein
Synchronisierter Parallelbetrieb: Ja, über VE.Can
Schutz und Anschlüsse
Alarmrelais: DPST
Alarmrelais AC: 240 V AC / 4 A
Alarmrelais DC: 4 A bis 35 V DC / 1 A bis 60 V DC
Schutzfunktionen: Batterie-Verpolung über Sicherung, Ausgangskurzschluss, Übertemperatur
Batterieanschluss: M6-Bolzen
AC-Anschluss: Schraubklemme für 6 mm² / AWG 10
Mechanische Daten und Umgebung
Kühlung: Fremdkühlung mit internem Luftumlauf
Betriebstemperatur: -20 bis +60 °C
Voller Ausgangsstrom: bis +40 °C
Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend
Gehäusematerial: Stahl
Gehäusefarbe: Blau, RAL 5012
Schutzart: IP65
Abmessungen (H × B × T): 401 × 265 × 151 mm
Gewicht: 6 kg
Normen
Sicherheit: EN 60335-1, EN 60335-2-29
Emission: EN 55014-1, EN 61000-6-3, EN 61000-3-2
Störfestigkeit: EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3
Lieferumfang
1 × Victron Energy Skylla-IP65 12/70(1+1) 120-240V Batterieladegerät
1 × Batterie-Temperaturfühler
