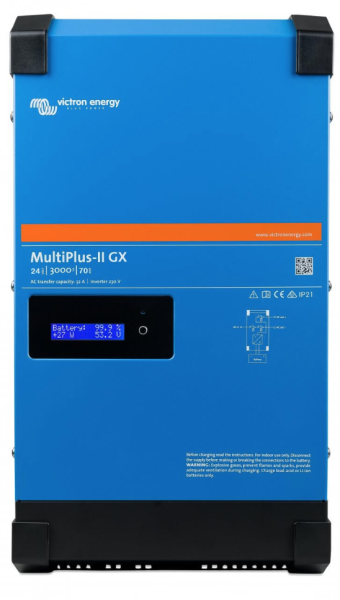

Der Multiplus-II 24/3000/70-32 GX von Victron Energy ist eine High-End Gerätekombination, die klassische Multiplus-Komponenten und des MultiGrid verbindet. Er verfügt über alle Funktionen des MultiPlus und zusätzlich über eine Option eines externen Stromtransformators, um die Funktionen PowerControl, sowie PowerAssist umzusetzen oder den Eigenverbrauch mit externer Stromerfassung (max. 70 A) zu optimieren.externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 24 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt. Im Vergleich zur den restlichen Geräten der Serie verfügen die GX-Varianten über eine integrierte GX-Anzeige, ein Display mit 2x16 Zeichen.
wichtige Leistungsmerkmale
- PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
- eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
- kann als Backupgerät in netzgekoppelten Anlagen eingesetzt werden für die Stromversorgung bei Netzausfällen
- einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
- bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
- VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
- praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
- kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden
technische Merkmale
- 3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 6000 W Spitzenleistung
- für 24 V Batteriespannung, 32 A Transfer-Schalter und 70 A Batterieladegerät
- Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
- max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22
- PowerControl und PowerAssist
Am Multiplus-II 24/3000/70-32 kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Solarstrom: Wechselstrom auch bei Netzausfall
Das Gerät kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es lässt sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden.
maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
viele Möglichkeiten zur Systemerweiterung
Die Einstellungen lassen sich mit der VEConfigure Software binnen weniger Minuten ändern (es ist dafür ein Computer oder Laptop und ein MK3-USB-Interface notwendig).Es stehen mehrere Überwachungs- und Steuerungs-Optionen zur Verfügung: Color Control GX, Venus GX, Octo GX, CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batterie-Wächter, Digital Multi Bedien-Paneel.
Konfiguration und Überwachung aus der Ferne
Installieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.
