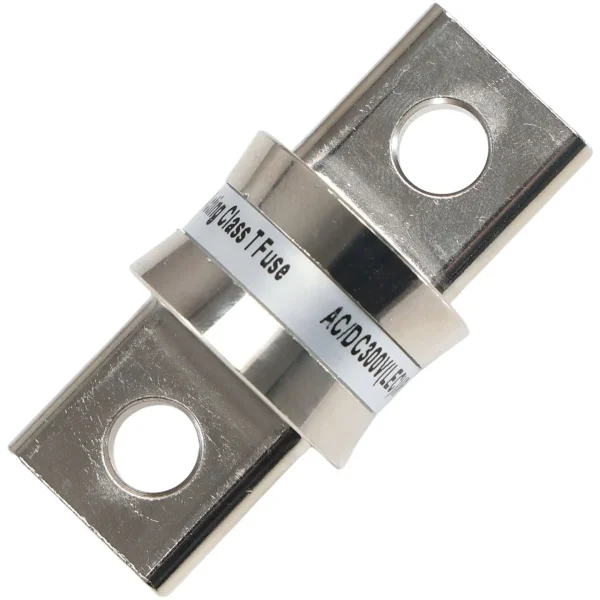

Die Offgridtec Class T Sicherung ist eine schnell ansprechende Hochstromsicherung für leistungsstarke DC-Systeme. Sie ist in Nennströmen von 110 bis 400 A erhältlich und eignet sich unter anderem für Batterie-, Solar- und Wechselrichtersysteme sowie elektrische Installationen in Wohnmobilen und Booten. Mit einem DC-Abschaltvermögen von 20 kA ist sie für Anwendungen ausgelegt, in denen hohe Fehlerströme sicher unterbrochen werden müssen.
Class T Hochstromsicherung von 110 bis 400 A
Schnell ansprechende Class-T-Hochstromsicherung
Erhältlich von 110 bis 400 A
Für Batterie-, Solar- und Wechselrichtersysteme
Geeignet für leistungsstarke DC-Verteilungen
DC-Abschaltvermögen: 20 kA
Strombegrenzende Ausführung
Kompakte Class-T-Bauform
Betriebstemperatur: -40 bis +120 °C
Zwei Baugrößen für 110–200 A und 225–400 A
Schnelle Absicherung leistungsstarker DC-Systeme
Die Class T Sicherung schützt Gleichstromkreise vor unzulässig hohen Strömen und Kurzschlussereignissen. Mit einem DC-Abschaltvermögen von 20 kA eignet sie sich besonders für leistungsstarke Batteriesysteme, Wechselrichter und zentrale DC-Verteilungen. Die Auswahl des passenden Sicherungswerts muss auf Leitungsquerschnitt, Betriebsstrom und angeschlossene Komponenten abgestimmt werden.
13 Stromstärken von 110 bis 400 A
Die Serie ist in 13 Nennstromvarianten erhältlich: 110 A, 125 A, 150 A, 175 A, 200 A, 225 A, 250 A, 275 A, 300 A, 325 A, 350 A, 375 A und 400 A. Dadurch kann die Sicherung passend zur jeweiligen elektrischen Auslegung des DC-Stromkreises gewählt werden.
Zwei Baugrößen je nach Nennstrom
Die Varianten von 110 bis 200 A besitzen eine Gesamtlänge von 62 ± 0,5 mm und einen Lochabstand von 43 mm. Die Ausführungen von 225 bis 400 A sind mit 70 mm Gesamtlänge und 46,9 mm Lochabstand größer ausgeführt. Bei der Auswahl des Sicherungshalters muss daher neben dem Nennstrom auch die passende Baugröße berücksichtigt werden.
Technische Daten
Allgemein
Sicherungstyp: Class T
Charakteristik: schnell ansprechend
Nennstrom: je nach Variante 110–400 A
DC-Abschaltvermögen: 20 kA
Betriebstemperatur: -40 bis +120 °C
Material Sicherungskörper: glasfaserverstärktes Material
Material Anschlusskappen: verzinntes Kupfer
Abmessungen 110–200 A
Gesamtlänge: 62 ± 0,5 mm
Lochabstand: 43 mm
Höhe: 22,5 mm
Durchmesser Befestigungsbohrung: 8,5 mm
Abmessungen 225–400 A
Gesamtlänge: 70 mm
Lochabstand: 46,9 mm
Höhe: 25,4 mm
Durchmesser Befestigungsbohrung: 10 mm
Lieferumfang
1 × Offgridtec Class T Sicherung in gewählter Stromstärke
