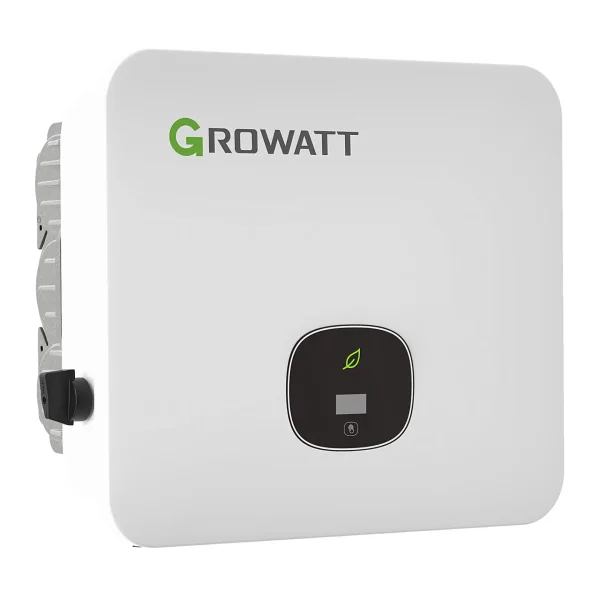

Der Growatt MOD 8000KTL3-HU 8 kW ist ein 3-phasiger Hybrid-Wechselrichter für PV- und Speichersysteme. Mit 8.000 W AC-Nennleistung, bis zu 16.000 W PV-Leistung und zwei unabhängigen MPP-Trackern eignet er sich für leistungsstarke dreiphasige Anlagen. Der Wechselrichter ist Battery Ready für ein kompatibles Growatt APX HV Batteriesystem mit BMS P2 und verfügt über eine integrierte Backup-Funktion.
8 kW Hybrid-Wechselrichter für PV- und Speichersysteme
8.000 W AC-Nennleistung
Bis zu 16.000 W PV-Leistung
2 unabhängige MPP-Tracker
MPPT-Spannungsbereich: 140–1.000 V
Battery Ready für Growatt APX HV mit BMS P2
Bis zu 15.000 W Batterieladeleistung
Bis zu 8.000 W Batterieentladeleistung
Integrierte Backup-Funktion ohne separate Backup-Box
Maximaler Wirkungsgrad: 98,6 %
Exportbegrenzung wird unterstützt
Typ-II-Überspannungsschutz auf AC- und DC-Seite
Schutzart IP66
Zwei MPP-Tracker für flexible PV-Auslegung
Der MOD 8000KTL3-HU verfügt über zwei unabhängige MPP-Tracker und unterstützt eine PV-Leistung von bis zu 16.000 W. Dadurch lassen sich beispielsweise PV-Strings mit unterschiedlichen Ausrichtungen getrennt regeln. Der MPPT-Spannungsbereich reicht von 140 bis 1.000 V, bei einem maximalen Eingangsstrom von 20 A je MPP-Tracker.
Battery Ready für Growatt APX HV
Für die Einbindung eines Batteriespeichers ist der Wechselrichter mit dem Growatt APX HV Batteriesystem mit BMS P2 kompatibel. Der Batterie-Spannungsbereich liegt bei 600 bis 980 V. Dabei stehen bis zu 15.000 W Ladeleistung und 8.000 W Entladeleistung zur Verfügung.
Integrierte Backup-Funktion
Die Backup-Funktion ist bereits in den Wechselrichter integriert, sodass für den vorgesehenen Notstrombetrieb keine separate Backup-Box erforderlich ist. Bei entsprechend aufgebautem Gesamtsystem kann bei einem Netzausfall auf die Backup-Versorgung umgeschaltet werden. Die verfügbare Leistung hängt dabei von Batterie, Verbrauchern und Auslegung des Gesamtsystems ab.
Monitoring und Systemintegration
Der Wechselrichter lässt sich in die Growatt-Monitoringumgebung integrieren und unterstützt die Exportbegrenzung. Für die Kommunikation kann je nach gewünschter Monitoring-Lösung entsprechendes Growatt-Zubehör wie der ShineWiLan-X2 eingesetzt werden. Die Anlagenkonfiguration wird zudem über ShineTools mit „Quick Site Setup“ unterstützt.
Technische Daten
PV-Eingang
Maximale PV-Leistung: 16.000 W
Anzahl MPP-Tracker: 2
Maximale Eingangsspannung: 1.000 V
Startspannung: 160 V
MPPT-Spannungsbereich: 140–1.000 V
Maximaler Eingangsstrom je MPPT: 20 A
Maximaler Kurzschlussstrom je MPPT: 25 A
Batterie
Kompatibles Batteriesystem: Growatt APX HV mit BMS P2
Batterie-Spannungsbereich: 600–980 V
Maximaler Batteriestrom: 25 A
Maximale Batterieladeleistung: 15.000 W
Maximale Batterieentladeleistung: 8.000 W
AC-Ausgang
Netzanschluss: 3-phasig
AC-Nennleistung: 8.000 W
AC-Nennspannung: 220/380 V bzw. 230/400 V
Netzfrequenz: 50/60 Hz
Maximaler AC-Ausgangsstrom: 13,3 A
Maximaler Wirkungsgrad: 98,6 %
Allgemein
Backup-Funktion: integriert
Exportbegrenzung: unterstützt
AFCI: optional
Überspannungsschutz: Typ II, AC- und DC-Seite
Schutzart: IP66
Betriebstemperatur: -25 bis +60 °C
Abmessungen: 468 × 408 × 202 mm
Gewicht: 19 kg
Lieferumfang
1 × Growatt MOD 8000KTL3-HU 8 kW Hybrid-Wechselrichter, 3-phasig
