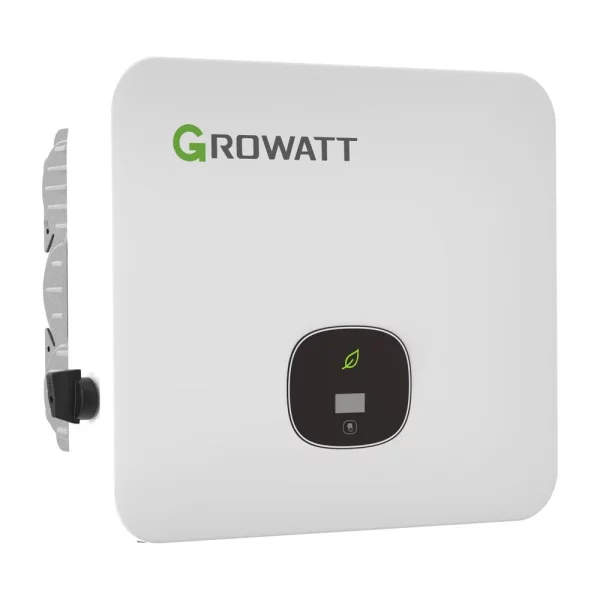

Der Growatt MOD 15KTL3-HU Hybrid-Inverter ist ein 3-phasiger Wechselrichter, der mit seiner hohen Leistung und kompakten Bauweise für einen einfachen und benutzerfreundlichen Betrieb größerer Solaranlagen sorgt. Der Inverter zeichnet sich durch einen hohen Wirkungsgrad von 98,6% aus, was ihn zu einem leistungsstarken und flexiblen Gerät bei der Konfiguration einer Anlage macht. Neben 3 unabhängigen MPPT-Eingängen und einer maximalen PV-Leistung von 30000W verfügt der Wechselrichter auch über ein OLED-Touch-Display, was von großem Vorteil für eine einfache und unkomplizierte Bedienung ist. Zusätzlich lassen sich Lasten und Batteriesysteme anschließen, beispielsweise das APX HV-Batteriesystem von Growatt.
Die MOD-HU-Serie verfügt über eine integrierte Backup-Funktion, die ohne zusätzliche Backup-Box einen Notstrombetrieb für wichtige Verbraucher ermöglicht.
Die MOD-HU Serie:
- 3 unabhängige MPPTs
- Battery-ready, zukunftssicher
- Typ II SPD auf DC- und AC-Seite
- Integrierte AFCI-Funktion
- Unterstützung der Exportbegrenzung
- OLED und Touch-Taste
- DC/AC-Verhältnis bis zu 2,0
- Backup-Funktion serienmäßig integriert
Hybrid-Wechselrichter
Im Gegensatz zu herkömmlichen Wechselrichtern können Hybrid-Wechselrichter den erzeugten Strom aus der Solaranlage nicht nur in das Stromnetz einspeisen, sondern auch in Batterien speichern. Dadurch wird der Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint. Ein weiteres Merkmal von Hybrid-Wechselrichtern ist ihre Fähigkeit, den Stromverbrauch eines Haushalts zu optimieren, indem sie den Solarstrom bevorzugt direkt im Haushalt nutzen, bevor er ins Netz eingespeist wird.
Aktive Sicherheit mit AFCI-Funktion
Bei einem ArcFaultCircuitInterrupter handelt es sich um eine Fehlerlichtbogen-Schutzeinrichtung. Sie schützt Stromkreise bei Störlichtbögen und agiert in der Niederspannungsinstallation als Schutzschalter gegen Kontaktfehler. Dieser analysiert, neben seinem Schutz, Strom- und Spannungsverläufe mittels digitaler Signalverarbeitung und unterbricht Stromkreise bei Störsignaturen. Umgangssprachlich wird der AFCI auch Brandschutzschalter genannt, da durch eingehende Signale Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern Brände verhindert werden können.
Drei MPP-Tracker für optimale Solar-Erträge
Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die drei MPP-Tracker im MOD-Inverter kann der optimale Arbeitspunkt für die drei PV-Stränge getrennt voneinander optimiert werden. Die Tracker arbeiten unabhängig voneinander und so hätte z. B. eine Verschattung bei einem Strang keinen Einfluss auf die anderen.
Betriebs-Modi - Je nach System-Anforderungen konfigurierbar
- Arbeitsmodus: Der MOD-HU wandelt die DC-Leistung von PV-Strings in AC-Leistung um und speist diese in das Stromnetz ein. Sobald die Ausgangsleistung nicht den Anforderungen für die netzgekoppelte Stromerzeugung entspricht, wird der normale Betriebsmodus abgeschaltet.
- Fehlermodus: Der Wechselrichter überwacht und regelt den Zustand des Systems in Echtzeit. Wenn z. B. System- oder Wechselrichterfehler auftreten, zeigt das Display die Fehlerinformationen an und trennt den Wechselrichterausgang vom Netz.
- Abschaltmodus: Bei schwacher oder fehlender Sonneneinstrahlung schaltet der Wechselrichter automatisch ab.
Integrierte Backup-Funktion für zuverlässige Notstromversorgung
Die MOD-HU-Serie verfügt über einen integrierten Backup-Ausgang, der im Falle eines Stromausfalls automatisch aktiviert wird. Wichtige Verbraucher können so weiter mit Energie aus der PV-Anlage und dem angeschlossenen Batteriesystem versorgt werden – ganz ohne zusätzliche Backup-Box. Die Umschaltzeit erfolgt dabei innerhalb weniger Millisekunden, sodass der Betrieb sensibler Geräte weitgehend unterbrechungsfrei bleibt. Darüber hinaus kann der Backup-Betrieb individuell konfiguriert werden, z. B. zur Priorisierung bestimmter Verbraucher oder zur Maximierung der Batteriereserve für Notfallsituationen.
AC&DC Typ II SPD
AC- und DC-Typ II SPDs (Surge Protective Devices) schützen Netz-Inverter vor Überspannungen und sind eine wichtige Komponente für die Sicherheit und Zuverlässigkeit von Solaranlagen. AC-SPDs schützen die Wechselstromseite und DC-SPDs die Gleichstromseite des Inverters. Diese Schutzeinrichtungen leiten überschüssige Spannungsimpulse ab, die durch Blitzschläge, Schaltvorgänge im Stromnetz oder andere Ereignisse verursacht werden können.
Zahlreiche Schutzfunktionen
- DC- / AC-Überspannungsableiter: Typ II
- DC-Verpolungsschutz und -Trennschalter
- Isolationswiderstandserkennung
- AC-Kurzschlussschutz
- Netz-, Fehlerstrom- und String-Überwachung
- Inselnetzerkennung
- AFCI-Schutz (Fehlerlichtbogenerkennung)
Growatt Überwachungsplattform (nutzbar mit optionalem Zubehör)
Mit dem optionalen Zubehör der Shine-Serie kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Das Shine-Zubehör muss separat erworben werden, die Nutzung der Plattform ist kostenfrei. Über Shine können Sie all Ihre Growatt-Produkte konfigurieren und überwachen. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Zur MOD 3-15KTL3-HU-Serie sind folgende Shine-Optionen kompatibel:
- ShineWiFi-X
- Shine4G-X
- ShineLan-X
- ShineLink-X
Technische Daten
Eingang (DC)
- Max. PV-Leistung: 30000W
- Max. Eingangsspannung: 1000V
- Start-Spannung: 160V
- Nennspannung: 600V
- MPPT-Spannungsbereich: 140-1000V
- Anzahl MPPT-Eingänge: 3
- Anzahl PV-String pro MPP-Tracker: 3
- Max. Eingangsstrom pro MPP-Tracker: 20A
- Max. Kurzschlussstrom pro MPP-Tracker: 25A
Ausgang (AC)
- AC-Nennleistung: 15000W
- AC-Nennspannungsbereich: 220V/380V, 230V/400V
- Frequenzbereich: 50/60 Hz (45-55Hz/55-65Hz)
- Max. Ausgangsstrom: 25A
- Max. Scheinleistung AC: 16500VA
Allgemein
- Max. Wirkungsgrad: 98,6%
- Europäischer Wirkungsgrad: 98,1%
- Max. Entladeleistung: 15kW
- Max. Ladeleistung: 15kW
- Abmessungen: 468 × 408 × 202 mm
- Gewicht: 20 kg
- Betriebstemperaturbereich: -25°C bis +60°C
- Schutzklasse: IP66
- Kühlung: Natürliche Konvektion
Lieferumfang
1x Growatt MOD 15KTL3-HU Hybrid-Wechselrichter
Hinweis zu Growatt-Wechselrichtern in der Benutzung mit Batterien
Bitte beachte, dass die Wechselrichter der Serien MIN, MOD, SPH und SPA nur mit originalen Growatt-Batterien betrieben werden dürfen. Alle in Europa verkauften Growatt-Inverter sind nicht mit Blei-Säure-Batterien kompatibel. Die Benutzung kann zu Fehlfunktionen oder Schäden an den Geräten führen. Darüber hinaus können keine Garantieansprüche geltend gemacht werden.
