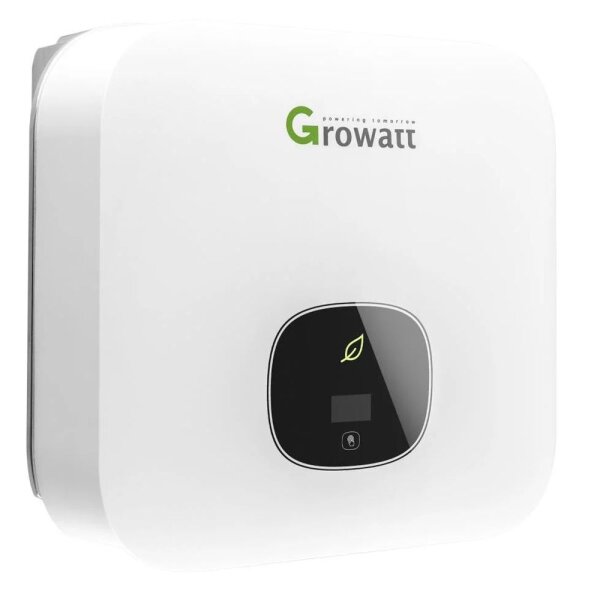

Der MIN 4200TL-XH2 von Growatt ist ein kompakter, einphasiger PV-Wechselrichter mit 4200 W AC-Nennleistung für netzgekoppelte Photovoltaikanlagen. Mit zwei unabhängigen MPP-Trackern, einer empfohlenen maximalen PV-Leistung von 8400 W und bis zu 16 A Eingangsstrom je MPPT bietet er eine flexible Grundlage für moderne Solaranlagen. Gleichzeitig ist die XH2-Serie bereits für die Einbindung eines kompatiblen Hochvolt-Batteriespeichers vorbereitet und ermöglicht damit eine spätere Erweiterung des Energiesystems. Mit IP66, integrierten Schutzfunktionen und einem hohen Betriebstemperaturbereich ist das Gerät für entsprechend geeignete Installationsorte ausgelegt.
Flexible PV- und Speicheranbindung mit zwei MPPT
4200 W AC-Nennleistung bei einphasigem Netzanschluss
Bis zu 8400 W empfohlene PV-Leistung
2 unabhängige MPP-Tracker mit jeweils einem String
Hochvolt-Batterieanschluss mit 360 bis 550 V Betriebsspannung
Batterie-ready für eine spätere Speicherintegration
Natürliche Konvektionskühlung ohne aktive Lüfterkühlung
OLED-Display und LED-Statusanzeige
RS485 und USB integriert
Umfangreiche integrierte Schutzfunktionen
Einspeisebegrenzung in Verbindung mit geeigneter Messtechnik möglich
Zwei MPP-Tracker für unterschiedliche PV-Strings
Der Inverter arbeitet mit zwei unabhängigen MPPT`s und jeweils einem Stringeingang. Ein Maximum Power Point Tracker passt den elektrischen Arbeitspunkt der angeschlossenen Solarmodule kontinuierlich an, damit innerhalb der jeweiligen Betriebsbedingungen ein geeigneter Leistungspunkt genutzt wird. Zwei getrennte Tracker sind insbesondere bei unterschiedlich ausgerichteten oder unterschiedlich arbeitenden PV-Strings hilfreich, da beide Eingänge unabhängig geregelt werden können. Für das 4200 W-Modell gibt Growatt eine maximal empfohlene PV-Generatorleistung von 8400 W an. Bei der konkreten Stringauslegung müssen jedoch sämtliche Spannungs- und Stromgrenzen des Wechselrichters sowie die elektrischen Eigenschaften der eingesetzten Solarmodule berücksichtigt werden.
Backup-Funktion mit zusätzlicher Systemkomponente
Die XH2-Serie unterstützt einen konfigurierbaren Backup-Modus. Dabei ist zu beachten, dass für eine tatsächliche Backup-Versorgung weitere Systemkomponenten erforderlich sind. Hierfür benötigst du eine Batterie sowie eine Backup Box beziehungsweise SYN. Der Wechselrichter allein stellt daher keine vollständige Ersatzstromlösung dar. In Verbindung mit der passenden Systemkonfiguration kann die Backup-Funktion bei einem Netzausfall zur Versorgung vorgesehener Verbraucher genutzt werden.
Monitoring, Kommunikation und spätere Speicherweiterung
Für die Kontrolle direkt am Wechselrichter stehen ein OLED-Display und eine LED-Statusanzeige zur Verfügung. RS485 und USB sind als Kommunikationsschnittstellen integriert. WiFi, GPRS, 4G, LAN und RF sind optionale Kommunikationsmöglichkeiten. Unter anderem sind ShineWiLan-X2, ShineLink-X2, Shine4G-X sowie der GroHomeManager-X weiteres optionales Zubehör. Der USB-A-Anschluss kann außerdem für kompatible Monitoringgeräte und Firmware-Updates genutzt werden. Für das Energiemanagement unterstützt der Inverter zudem Funktionen zur Einspeisebegrenzung in Verbindung mit einem geeigneten Smart Meter beziehungsweise Stromwandler. Für den Betrieb mit Batterie gibt es drei Arbeitsmodi Grid Priority, Battery Priority und Load Priority. Darüber hinaus kann die Netzladefunktion des Akkus aktiviert oder deaktiviert werden. So lässt sich das Zusammenspiel zwischen Solarstrom, Verbrauch, Batteriespeicher und öffentlichem Netz an die jeweilige Anlagenkonfiguration anpassen.
Schutzfunktionen und passive Kühlung
Der Inverter verfügt über mehrere integrierte Schutz- und Überwachungsfunktionen. Dazu gehören:
Verpolungsschutz auf der DC-Seite
Isolationswiderstandsüberwachung
AC-Kurzschlussschutz
Erdschlussüberwachung
Netzüberwachung
Anti-Islanding-Schutz
Fehlerstromüberwachung
AFCI je nach Ausführung bzw. Konfiguration (optional)
Auf AC- und DC-Seite - Überspannungsschutz des Typs II
Die Wärmeabfuhr erfolgt durch natürliche Konvektion. Ein aktives Lüfterkühlsystem ist damit nicht erforderlich. Growatt gibt eine typische Geräuschentwicklung von maximal 25 dB(A) an. Das IP66-Gehäuse schützt das Gerät gegen Staub und starkes Strahlwasser. Für die konkrete Montage sind dennoch die im Handbuch beschriebenen Vorgaben zum Installationsort und zum Schutz vor direkter Sonne, Regen und Schnee einzuhalten.
Technische Daten
AC-Nennleistung: 4200 W
AC-Nennscheinleistung: 4200 VA
AC-Nennspannung: 230 V
AC-Spannungsbereich: 160–276 V
AC-Netzfrequenz: 50/60 Hz
Max. AC-Ausgangsstrom: 19 A
Max. empfohlene PV-Leistung: 8400 W
Max. PV-Eingangsspannung: 550 V
Startspannung: 50 V
PV-Nennspannung: 360 V
MPPT-Spannungsbereich: 40–540 V
MPPT-Bereich bei voller Leistung: 135–500 V
Anzahl MPP-Tracker: 2
Strings je MPP-Tracker: 1
Max. Eingangsstrom je MPPT: 16 A
Max. Kurzschlussstrom je MPPT: 24 A
Batterie-Betriebsspannungsbereich: 360–500 V
Max. Batterie-Betriebsstrom: 17 A
Max. Ladeleistung: 6000 W
Max. Entladeleistung: 4200 W
Kompatible Batterie: APX 5.0-30.0P-S0 / APX 5.0-30.0P-S3
Max. Backup-Scheinleistung: 4200 VA
Backup-Nennspannung: 230 V
Max. Wirkungsgrad: 98,4 %
Europäischer Wirkungsgrad: 97,2 %
MPPT-Wirkungsgrad: 99,9 %
Kühlung: natürliche Konvektion
Schutzart: IP66
Betriebstemperatur: -30 bis +60 °C
Relative Luftfeuchtigkeit: 0–100 %
Gewicht: 10,8 kg
Abmessungen (B × H × T): 375 × 350 × 160 mm
Lieferumfang
1x Growatt MIN 4200TL-XH2 Wechselrichter
1x Montagehalterung
1x Quick Guide
2x Signalstecker
3x selbstschneidende Schrauben
1x Kreuzschlitz-Kombinationsschraube mit Unterlegscheibe und Federring
3x Kunststoffdübel
2x PV+/PV− Steckverbinder
2x PV+/PV− Metallkontakte
2x BAT+/BAT− Steckverbinder
2x BAT+/BAT− Metallkontakte
1x AC-Steckverbinder
1x Werkzeug zum Lösen des Signal- bzw. AC-Steckverbinders
1x Werkzeug zum Lösen der PV- bzw. Batterie-Steckverbinder
