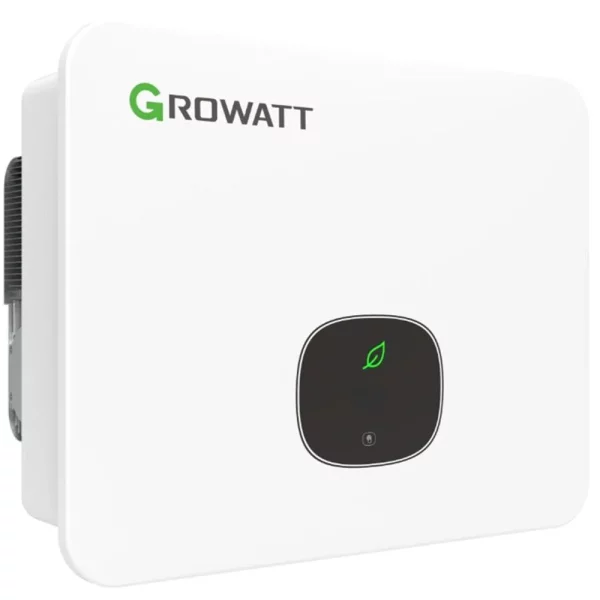

Der Growatt MID 30KTL3-XH Hybrid-Wechselrichter ist ein 3-phasiges Kraftpaket, der mit erstaunlicher Leistung und seiner vielseitigen Funktionen große Solaranlagen mühelos in Betrieb nimmt. Der Inverter zeichnet sich neben einem hohen Wirkungsgrad von 98,80% auch durch seine Kompaktheit und Benutzerfreundlichkeit aus. Das macht ihn zu einen treuen Partner bei der Konfiguration einer Anlage. Der Wechselrichter trumpft mit 3 unabhängigen MPPT-Eingängen auf und kann eine beeindruckende PV-Leistung von 60000W bewältigen. Für die Bedienung ist er mit einem OLED-Touch-Display ausgestattet, was für eine spielend leichte und unkomplizierte Steuerung sorgt. Darüber hinaus bietet der Inverter die Möglichkeit, Lasten und Batterien anzuschließen. Hierzu kompatibel ist das APX-Batteriesystem von Growatt.
Optional kann die MID-XH - Serie mit der SYN 100 XH 30 - Backup-Box kombiniert werden, um einen Offgrid-Betrieb zu erreichen.
Die MID-XH Serie:
- 3 unabhängige MPPTs
- Battery-ready, zukunftssicher
- Typ II SPD auf DC- und AC-Seite
- Integrierte AFCI-Funktion
- OLED, LED und Touch Taste
- DC/AC-Verhältnis bis zu 2,0
- 24h Eigenverbrauchs-Monitoring
Hybrid-Wechselrichter
Im Gegensatz zu herkömmlichen Wechselrichtern können Hybrid-Wechselrichter den erzeugten Strom aus der Solaranlage nicht nur in das Stromnetz einspeisen, sondern auch in Batterien speichern. Dadurch wird der Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint. Ein weiteres Merkmal von Hybrid-Wechselrichtern ist ihre Fähigkeit, den Stromverbrauch eines Haushalts zu optimieren, indem sie den Solarstrom bevorzugt direkt im Haushalt nutzen, bevor er ins Netz eingespeist wird.
Aktive Sicherheit mit AFCI-Funktion
Bei einem Arc Fault Circuit Interrupter handelt es sich um eine Fehlerlichtbogen-Schutzeinrichtung. Sie schützt Stromkreise bei Störlichtbögen und agiert in der Niederspannungsinstallation als Schutzschalter gegen Kontaktfehler. Dieser analysiert, neben seinem Schutz, Strom- und Spannungsverläufe mittels digitaler Signalverarbeitung und unterbricht Stromkreise bei Störsignaturen. Umgangssprachlich wird der AFCI auch Brandschutzschalter genannt, da durch eigehende Signale Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern, Brände verhindert werden können.
Zwei MPP-Tracker für optimale Solar-Erträge
Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei MPP-Tracker im MID-Inverter kann der optimale Arbeitspunkt für die zwei PV-Stränge getrennt voneinander optimiert werden. Die beiden Tracker arbeiten unabhängig voneinander und so hätte z.B. eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.
Betriebs-Modi - Je nach System-Anforderungen konfigurierbar
-
Arbeitsmodus: Wenn die Anforderungen für di Netzverbindung erfüllt sind - die Gleichstromspannung ist größer als 200V und die Netzspannung und -Frequenz liegen im zulässigen Bereich, wird der Wechselrichter die von den Solarpanelen erzeugte Gleichstromleistung in Wechselstromleistung umwandeln und sie mit der grünen LED-Anzeige ins Netz einspeisen. Wenn die Gleichstromspannung unter 160V fällt, wird der Wechselrichter automatisch von der Netzverbindung getrennt und den Betriebsmodus verlassen. Er wird automatisch in den Betriebsmodus zurückkehren und sich wieder mit dem Netz verbinden, sobald die Anforderungen erfüllt sind.
-
Fehlermodus: Wenn eine unerwartete Situation auftritt, wie zum Beispiel ein Systemausfall oder ein Wechselrichterausfall, wird der Wechselrichter die Fehlermeldung auf den Bildschirm anzeigen. Im Fehlermodus wird die blattförmige Anzeige rot leuchten und der Wechselrichter wird vom netz getrennt.
-
Abschaltmodus: Wenn die PV-Leistung unzureichend ist oder keine PV-Leistung erzeugt wird, wird der Wechselrichter automatisch heruntergefahren. Im Abschaltmodus verbraucht der Wechselrichter keine Energie aus dem netz oder den Solarpanelen und das Display, sowie die Anzeigen werden ausgeschaltet.
AC&DC Typ II SPD
AC- und DC-Typ II SPDs (Surge Protective Devices) schützen Netz-Inverter vor Überspannungen und sind eine wichtige Komponente für die Sicherheit und Zuverlässigkeit von Solaranlagen. AC-SPDs schützen die Wechselstromseite und DC-SPDs die Gleichstromseite des Inverters. Diese Schutzeinrichtungen leiten überschüssige Spannungsimpulse ab, die durch Blitzschläge, Schaltvorgänge im Stromnetz oder andere Ereignisse verursacht werden können.
Zahlreiche Schutzfunktionen
- DC- / AC-Überspannungsableiter: Typ II
- DC-Verpolungsschutz und -Trennschalter
- Isolationswiderstandserkennung
- AC-Kurzschlussschutz
- Netz-, Fehlerstrom- und String-Überwachung
- Inselnetzerkennung
- AFCI-Schutz (Fehlerlichtbogenerkennung)
Growatt Überwachungsplattform
Durch die Verwendung des optionalen Zubehörs aus der Shine-Serie kann die Growatt Monitoring-Plattform genutzt werden. Diese ist sowohl als Smartphone-App für iOS und Android als auch als Webversion verfügbar. Das Shine-Zubehör muss separat erworben werden, die Nutzung der Plattform ist jedoch kostenlos. Mit Shine kannst du alle Ihre Growatt-Produkte konfigurieren und überwachen sowie deinen Eigenverbrauch und Trends anzeigen lassen.
Mit der MID-XH-Serie sind folgende Shine-Optionen kompatibel:
- Shine WiFi-X
- ShineLan-X
- ShineLink-X
Technische Daten
Eingang (DC)
- Max. PV-Leistung: 60000W
- Max. Eingangsspannung: 1100V
- Start-Spannung: 200V
- Nennspannung: 600V
- MPPT-Spannungsbereich: 160-1000V
- Max. Eingangsstrom pro MPPT: 32A
- Max. Kurzschlussstrom pro MPPT: 40A
- Anzahl unabhängige MPPT: 3
Eingang (DC-Batterie)
- Kompatibel mit APX HV Batteriesystem
- Betriebsspannungsbereich: 600-980V
- Max. Betriebsstrom: 25A pro Anschluss
- Max. Ladeleistung: 15000W pro Anschluss
- Max. Entladeleistung: 30000W
Ausgang (AC)
- AC-Nennleistung: 30000W
- Max. AC-Betriebsleistung: 30000VA
- AC-Nennspannungsbereich: 220V/380V, 230V/400V (340-44V0)
- Frequenzbereich: 50/60 Hz (45-55Hz/55-65Hz)
- Max. Ausgangsstrom: 45,5A
Allgemein
- Max. Wirkungsgrad: 98,80%
- Abmessungen: 580 x 435 x 230 mm
- Gewicht: 31 kg
- Betriebstemperaturbereich: -25°C - +60°C
- Schutzklasse: IP66
Lieferumfang
1x Growatt MID 30KTL3-XH Hybrid-Wechselrichter
