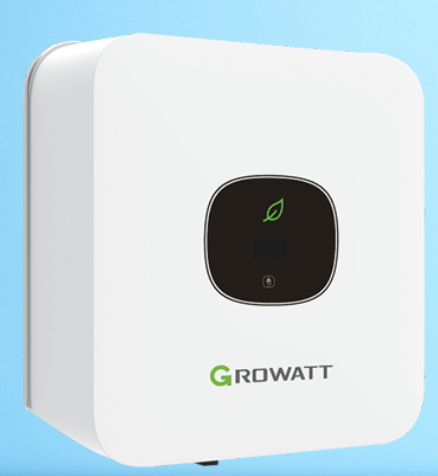

Der MIC 3300TL-X2 von Growatt ist ein kompakter Netzwechselrichter für einphasige Photovoltaikanlagen. Mit 3300 W AC-Nennleistung, einem MPP-Tracker und einem PV-Stringeingang ist er für entsprechend ausgelegte, netzgekoppelte PV-Systeme konzipiert. Growatt empfiehlt für diese Modellvariante eine PV-Leistung von bis zu 4950 W. Der maximale PV-Eingangsstrom beträgt 16 A, der MPPT-Spannungsbereich reicht von 50 bis 550 V und der maximale Wirkungsgrad liegt bei 97,6 %. OLED-Display, Touch-Bedienung und verschiedene Monitoring-Möglichkeiten ergänzen die Ausstattung.
Kompakter 3300 W String-Wechselrichter mit 16 A PV-Eingang
3300 W AC-Nennleistung für die einphasige Netzeinspeisung
Bis zu 4950 W empfohlene PV-Leistung
1 MPP-Tracker mit 1 PV-Stringeingang
OLED-Display mit Touch-Taste für lokale Anzeige und Bedienung
RS485 integriert, weitere Monitoring-Möglichkeiten verfügbar
Passive Wärmeabfuhr durch natürliche Konvektion
Umfangreiche integrierte Schutz- und Überwachungsfunktionen
Ein MPP-Tracker für einen PV-String
Der Inverter arbeitet mit einem MPP-Tracker und einem PV-Stringeingang. Der MPP-Tracker (Maximum Power Point Tracker) passt den elektrischen Arbeitspunkt des angeschlossenen PV-Strings während des Betriebs an, damit die verfügbare Solarleistung innerhalb der zulässigen Spannungs- und Stromgrenzen genutzt werden kann. Für den MIC 3300TL-X2 nennt Growatt eine maximal empfohlene PV-Leistung von 4950 W.
OLED-Display, Touch-Bedienung und Monitoring
Für die lokale Bedienung besitzt der Inverter ein OLED-Display, eine Touch-Taste und eine LED-Statusanzeige. Außerdem stehen DC-Schalter sowie die Anschlüsse für PV, AC, DRM, Kommunikation und USB zur Verfügung. Über die Touch-Taste können Displayinformationen gewechselt sowie Einstellungen ausgewählt und bestätigt werden. Die LED informiert über Betriebszustände wie Normalbetrieb, Warnung oder Fehler. Für die Kommunikation ist RS485 integriert. Außerdem können USB, WiFi, RF und LAN als verfügbare bzw. optionale Schnittstellen genutzt werden. Darunter zählen die optionalen Monitoring-Geräte ShineWiFi-X, Shine4G-X, ShineLink-X und ShineLAN-X. Das benötigte Kommunikationszubehör ist entsprechend der gewünschten Monitoring-Lösung separat zu berücksichtigen.
Schutzfunktionen für den Netzbetrieb
Growatt stattet die MIC-X2-Serie mit mehreren integrierten Schutz- und Überwachungsfunktionen aus. Dazu zählen:
DC-Verpolungsschutz
DC-Schalter
AC/DC-Überspannungsschutz Typ III
Isolationswiderstandsüberwachung
AC-Kurzschlussschutz
Erdschlussüberwachung
Netzüberwachung
Anti-Islanding-Schutz und Fehlerstromüberwachung
AFCI - beim EU-Modell eine optionale Schutzfunktion
Der Anti-Islanding-Schutz verhindert, dass der Wechselrichter bei einem Ausfall des öffentlichen Stromnetzes ein eigenständiges Inselnetz aufrechterhält. Der MIC 3300TL-X2 ist daher als netzgekoppelter String-Wechselrichter ausgelegt.
Technische Daten
AC-Nennleistung: 3300 W
Maximale AC-Scheinleistung: 3300 VA
Phasen: 1-phasig
Max. empfohlene PV-Leistung: 4950 W
Max. DC-Eingangsspannung: 500 V
Startspannung: 50 V
Nenn-Eingangsspannung: 360 V
MPPT-Spannungsbereich: 50-500 V
Anzahl MPP-Tracker: 1
PV-Strings pro MPP-Tracker: 1
Max. Eingangsstrom pro MPP-Tracker: 16 A
Max. Kurzschlussstrom pro MPP-Tracker: 24 A
AC-Nennspannung: 230 V
AC-Netzfrequenz: 50/60 Hz
Max. Ausgangsstrom: 14,3 A
AC-Netzanschluss: einphasig
Max. Wirkungsgrad: 97,6 %
Europäischer Wirkungsgrad: 97,1 %
Kühlung: natürliche Konvektion
Schutzart: IP66
Betriebstemperatur: -30 bis +60 °C
Relative Luftfeuchtigkeit: 0-100 %
Gewicht: 6,2 kg
Abmessungen: 274 x 254 x 138 mm
Lieferumfang
1x Growatt MIC 3300TL-X2 Wechselrichter
1x Montagehalterung
1x Signalstecker
1x DRM-Port für Australien oder EU
3x selbstschneidende Schrauben
2x Sicherheitsschrauben
3x Kunststoff-Spreizdübel
1x PV-Plus-Anschluss
1x PV-Minus-Anschluss
1x AC-Anschluss
1x Installations- und AC-Anschlusswerkzeug
