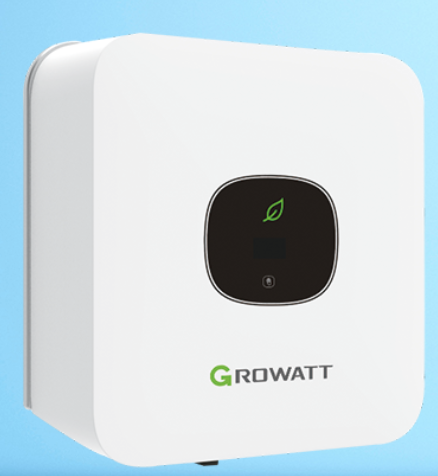

Der MIC 1500TL-X2 von Growatt ist ein kompakter Netzwechselrichter für einphasige Photovoltaikanlagen. Mit 1500 W AC-Nennleistung, einem MPP-Tracker und einem PV-Stringeingang eignet er sich für entsprechend dimensionierte, netzgekoppelte PV-Systeme. Für diese Modellvariante wird eine maximal empfohlene PV-Leistung von 2250 W angegeben. Ein maximaler Eingangsstrom von 16 A, der MPPT-Spannungsbereich von 50 bis 500 V und ein maximaler Wirkungsgrad von 97,4 % bilden die technischen Eckdaten. OLED-Display, Touch-Bedienung und flexible Monitoring-Möglichkeiten ergänzen die Ausstattung.
Kompakter 1500W String-Wechselrichter mit 16A PV-Eingang
1500 W AC-Nennleistung für die einphasige Netzeinspeisung
Bis zu 2250 W empfohlene PV-Leistung
1 MPP-Tracker mit 1 PV-Stringeingang
OLED-Display mit Touch-Taste für lokale Anzeige und Bedienung
RS485 integriert, weitere Monitoring-Schnittstellen verfügbar
Passive Kühlung durch natürliche Konvektion
Integrierte Schutz- und Überwachungsfunktionen
Ein MPP-Tracker für einen PV-String
Der Inverter verfügt über einen MPP-Tracker und einen PV-Stringeingang. Der MPP-Tracker (Maximum Power Point Tracker) passt den elektrischen Arbeitspunkt des angeschlossenen PV-Strings während des Betriebs an, damit die verfügbare Solarleistung innerhalb der zulässigen Betriebsgrenzen genutzt werden kann. Für den MIC 1500TL-X2 weist Growatt eine maximal empfohlene PV-Leistung von 2250 W aus.
OLED-Display, Touch-Bedienung und Monitoring
Für die lokale Bedienung besitzt der MIC 1500TL-X2 ein OLED-Display, eine Touch-Taste und eine LED-Statusanzeige. Außerdem stehen DC-Schalter sowie die Anschlüsse für PV, AC, DRM, Kommunikation und USB zur Verfügung. Über die Touch-Taste können Displayinformationen gewechselt sowie Einstellungen ausgewählt und bestätigt werden. Die LED informiert über Betriebszustände wie Normalbetrieb, Warnung oder Fehler. Für die Kommunikation ist RS485 integriert. Ebenso sind OLED, LED, WiFi und App als Anzeige- beziehungsweise Monitoringmöglichkeiten möglich. Darunter zählen die optionalen Monitoring-Geräte ShineWiFi-X, Shine4G-X, ShineLink-X und ShineLAN-X.
Schutzfunktionen für den Netzbetrieb
Growatt stattet die MIC-X2-Serie mit mehreren integrierten Schutz- und Überwachungsfunktionen aus. Dazu zählen:
DC-Verpolungsschutz
DC-Schalter
AC/DC-Überspannungsschutz Typ III
Isolationswiderstandsüberwachung
AC-Kurzschlussschutz
Erdschlussüberwachung
Netzüberwachung
Anti-Islanding-Schutz und Fehlerstromüberwachung
AFCI - beim EU-Modell eine optionale Schutzfunktion
Der Anti-Islanding-Schutz verhindert dabei, dass der Wechselrichter bei einem Ausfall des öffentlichen Stromnetzes ein eigenständiges Inselnetz aufrechterhält. Der MIC 1500TL-X2 ist somit für den netzgekoppelten PV-Betrieb und nicht für den autarken Inselbetrieb vorgesehen.
Technische Daten
AC-Nennleistung: 1500 W
Maximale AC-Scheinleistung: 1500 VA
Phasen: 1-phasig
Max. empfohlene PV-Leistung: 2250 W
Max. DC-Eingangsspannung: 500 V
Startspannung: 50 V
Nenn-Eingangsspannung: 250 V
MPPT-Spannungsbereich: 50-500 V
Anzahl MPP-Tracker: 1
PV-Strings pro MPP-Tracker: 1
Max. Eingangsstrom pro MPP-Tracker: 16 A
Max. Kurzschlussstrom pro MPP-Tracker: 24 A
AC-Nennspannung: 230 V
AC-Netzfrequenz: 50/60 Hz
Max. Ausgangsstrom: 7,1 A
AC-Netzanschluss: einphasig
Max. Wirkungsgrad: 97,4 %
Europäischer Wirkungsgrad: 97 %
Kühlung: natürliche Konvektion
Schutzart: IP66
Betriebstemperatur: -30 bis +60 °C
Relative Luftfeuchtigkeit: 0-100 %
Gewicht: 6 kg
Abmessungen: 274 x 254 x 138 mm
Lieferumfang
1x Growatt MIC 1500TL-X2 Wechselrichter
1x Montagehalterung
1x Signalstecker
1x DRM-Port für Australien oder EU
3x selbstschneidende Schrauben
2x Sicherheitsschrauben
3x Kunststoff-Spreizdübel
1x PV-Plus-Anschluss
1x PV-Minus-Anschluss
1x AC-Anschluss
1x Installations- und AC-Anschlusswerkzeug
