Growatt APX 5/10/15/20/25/30kWH Batteriesystem mit BMS P2 für MID-XH Wechselrichter mit oder ohne Backup-Box
Das APX Hochvolt-Speichersystem von Growatt zeichnet sich durch eine flexible und erweiterbare Bauweise aus. Es ermöglicht die Errichtung eines Batterieturms mit 1 bis 6 APX-Hochvoltbatterien, was eine Speicherkapazität von 5 bis 30 kWh bietet. Das Set enthält eine BMS-Steuerungseinheit, einen TPM-C Stromzähler sowie Kabel zur Verbindung ab fünf Batteriemodulen. Für die Bodeninstallation sind je nach Auswahl ein oder zwei Batterie-Basismodule mit im Lieferumfang. Optional kann das Set mit der SYN 100-XH-30 Backup-Box zur kontinuierlichen Stromversorgung bei Stromausfällen ergänzt werden.
Enthalten
APX 5.0P-B1 Hochvoltbatterie 5kWh LiFePO4 (1-6x je nach Auswahl)
- APX 98034-P2 Leistungsmodul BMS
APX Batteriebasis Hochvoltbatterie
TPM-C Stromzähler 80A
Optional: SYN 100-XH-30 Back-Up-Box
Ab 5 Batteriemodulen: Growatt APX Verbindungskabel Parallelschaltung
APX 5.0P-B1 Hochvoltbatterie
Das APX 5.0P-B1 Batteriemodul von Growatt ist ein Hochvolt-Akku mit Lithium-Eisenphosphat Speichertechnologie. Die LiFePO4 Akkumulatoren bieten hohe Leistung, lange Lebensdauer und Sicherheit. Das modulare, stapelbare Batteriekonzept erlaubt flexible Kombinationen von alten und neuen Batterien sowie unterschiedlichen Kapazitäten. Die integrierte modulare Energieoptimierung maximiert die Nutzung jeder Batterie. Der Softstart schützt das System vor Überspannungen, während der aktive Schutz auf BMS-Ebene zusätzliche Sicherheit bietet.
Technische Daten:
- Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
- Nennspannung: 385V
- Nennenergie: 5kWh
- Betriebsspannungsbereich: 330-450V
- Abmessungen: 690 x 185 x 295 mm
- Gewicht: 50kg

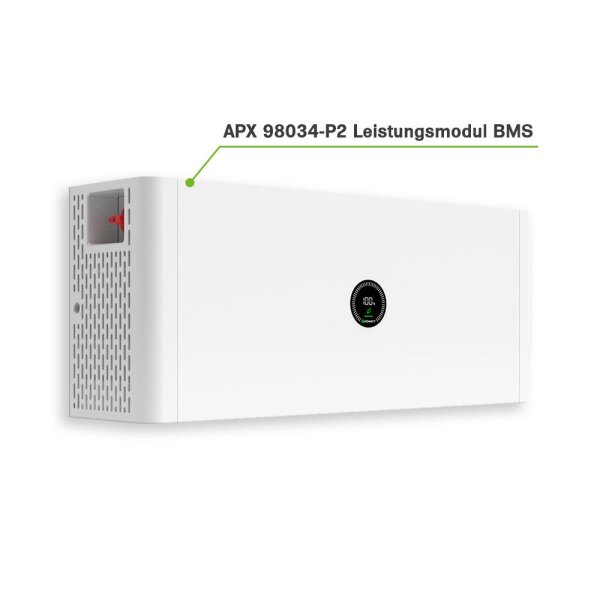

BMS Steuerungseinheit
Das Growatt APX 98034-P2 Batteriemanagementsystem schützt jedes APX-Batteriemodul vor widrigen Bedingungen für einen störungsfreien Betrieb. Ein BMS wird für jeden Turm empfohlen, unabhängig von der Modulanzahl pro Turm (1-6 Growatt APX 5.0P-B1 5kWh Hochvolt-Batteriemodule). Überwachungsparameter: SOC, Systemspannung, Systemstrom, Zellspannung, Zelltemperatur und PCBA Temperatur.
Technische Daten:
- Max. Strom: 30A
- Spitzenstrom: 34A, 60s
- Kommunikation: RS485/CAN
- Abmessungen: 690 x 185 x 295 mm
- Gewicht: 15kg
APX Batteriebasis
Die Growatt APX Battery Base ist für die Bodeninstallation von Growatt APX-Batteriemodulen und dem dazugehörigen BMS geeignet. Sie sorgt für einen sicheren Stand des Batterieturms. Das Growatt APX-System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.
- für die Bodenmontage von Growatt APX-Batterien und zugehörigem BMS
- je Batterieturm eine Basis
- Abmessungen: 690 x 185 x 50 mm
TPM-C Stromzähler
Der TPM-C Stromzähler bietet eine 3-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung. Verbrauchsdaten sind einfach über ein LCD-Display ablesbar. Präzise Messgenauigkeit, Plug-and-Play-Installation, RS485-Kommunikation und Kompatibilität mit Growatt-Wechselrichtern. Unterstützt die Zero-Export-Funktion mit Growatt-Invertern.
Technische Daten:
- Stromnetz-Typ: 3P4W
- Eingangsspannung: 320-520V AC
- Frequenz: 50/60 Hz
- Max. Strom: 100 A
- Kommunikation: RS485
- Schutzart: IP51
- Abmessungen: 72 x 94,5 x 65 mm
- Gewicht: 398 g
Optional: SYN 100-XH-30 Backup-Box
Die SYN 100-XH-30 von Growatt ist eine zuverlässige Back-Up-Lösung für dein Zuhause, um im Fall eines Stromausfalls eine kontinuierliche Stromversorgung sicherzustellen. Diese innovative Box kann beeindruckende 40 kW aus dem Solarspeicher liefern und bietet eine Umschaltzeit von nur 0,5 Sekunden. Zusätzlich verfügt sie über 100% 3-phasigen Asymmetrieausgang, einen integrierten Schalter, einfache Installation und kombinierbare Möglichkeiten mit der gesamten Growatt MID-XH-Serie.
Technische Daten:
- Max. Überstromschutz AC-Eingang: 125 A
- Max. Dauer-Einsatzstrom: 90 A
- AC-Ausgangsspannung: 230 V/400 V (340-440V)
- AC-Nennleistung: 40 kW
- AC-Spitzenleistung im Backup-Betrieb: 44 kW
- AC-Spitzenstrom im Backup-Betrieb: 63 A
- Abmessungen: 365 x 450 x 123 mm
- Gewicht: 12 kg
Kompatible Wechselrichter
Folgende Hybrid-Wechselrichter sind für das Speichersystem vorgesehen:
MID 11KTL3-XH 11kW, MID 12KTL3-XH 12kW, MID 13KTL3-XH 13kW, MID 15KTL3-XH 15kW, MID 17KTL3-XH 17kW, MID 20KTL3-XH 20kW, MID 25KTL3-XH 25kW, MID 30KTL3-XH 30kW
